วิธีการติดตั้งและตั้งค่า iSCSI Storage ใน Windows Server 2016 (ตอนที่ 2/2)

Written by Raksapon Leelachat. Posted in Windows Server

Published on March 24, 2017 with No Comments

ในตอนที่ 1 เราได้เตรียม Windows Server 2016 ไว้ใช้งาน iSCSI Storage แล้ว ในตอนนี้จะเป็นการตั้งค่า Server เพื่อเข้าใช้งานครับ

อธิบายศัพท์ที่เกี่ยวข้อง (แบบเข้าใจง่าย ๆ )

1. iSCSI Target = คิดง่าย ๆ คือทางเข้าของ Storage ที่ข้อมูลส่งหากันแบบ iSCSI

2. iSCSI Initiator = คิดง่าย ๆ คือต้นทางที่จะส่งข้อมูลเข้าไปเก็บใน Storage หรือก็คือ Server นั่นเอง

3. Multipath I/O (MPIO) = Feature ที่ทำให้ Server ไม่สับสนในการที่มีการตั้งค่าให้ Server มีการคุยกับ Storage ได้หลายเส้นทาง  ถ้าไม่ใช้ Feature นี้จะทำให้ Server เห็น Volum / LUN บน Storage หลายก้อน ทั้ง ๆ ที่เป็นอันเดียวกัน

Diagram

สรุป Environment ที่จะแสดงวิธีการติดตั้งและตั้งค่า iSCSI Storage นะครับ

image_thumb2

เริ่มกันเลย

@VM01.mvpskill.edu และ @VM02.mvpskill.edu

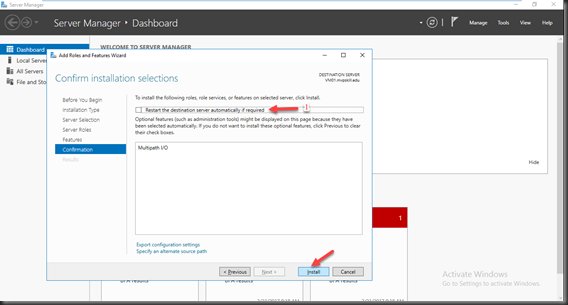

1. ติดตั้ง Multipatch I/O Feature

SNAGHTMLe7b1751



หลังจากติดตั้งเสร็จแล้วเครื่องจะต้อง restart

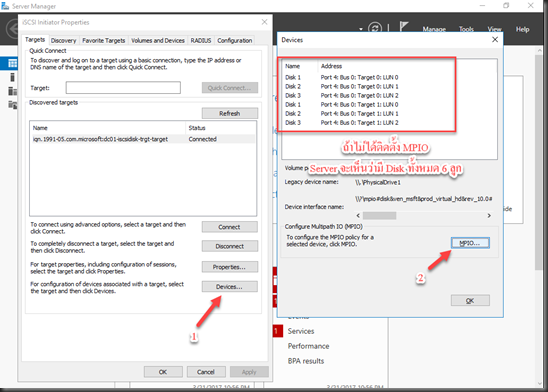

2. ตั้งค่า Multipatch I/O (MPIO)




3. ตั้งค่า iSCSI Initiator


– Server ที่ไม่เคยใช้งาน iSCSI Initiator จะแจ้งว่า Service จะเริ่มทำงาน















4. Mount Disk ขึ้นมาใช้งาน



– ทำการ Format, กำหนด Drive และ Label


– Server เครื่องที่ 2 นำ Disk Online ก็สามารถใช้งานได้ไม่ต้อง Format อีก



ในบทความต่อไปจะเป็นการนำ Server 2 เครื่องมาทำ Failover Cluster และใช้  iSCSI Storage นี้ครับ
